Ортопантомограф — рентген-аппарат, ставший важным инструментом для стоматологов, позволяя получать детализированные изображения челюстно-лицевой области и диагностировать заболевания на ранних стадиях. В статье рассмотрим, что такое ортопантомограф, его принцип работы и различия между пленочными и цифровыми моделями. Также проведем обзор популярных моделей на российском рынке, сравнив бренды Vatech и Vanmeca, чтобы помочь стоматологам и клиникам выбрать подходящее оборудование. Эта информация будет полезна как профессионалам, так и пациентам, интересующимся методами диагностики.

Что такое ортопантомограф?

Ортопантомограф – это панорамный рентгеновский аппарат, который используется для диагностики в стоматологии. Он также находит применение в хирургии, ЛОР-специальностях и косметологии. С его помощью стоматолог получает высококачественные изображения зубочелюстной системы.

Использование этого устройства позволяет значительно повысить точность диагностики. Кроме того, оно дает возможность контролировать процесс лечения на всех его этапах и минимизировать риск возникновения возможных осложнений. В настоящее время существуют два типа таких аппаратов – цифровые и пленочные.

Одним из главных достоинств ортопантомографа является то, что он предоставляет развернутое изображение всех зубов и обеих челюстей вместе с прилегающими участками черепа. Это является ключевым отличием от обычной рентгенографии, где снимок охватывает лишь небольшую область размером 3 на 4 см, что соответствует примерно 3-4 зубам.

Ортопантомограф применяется в следующих ситуациях:

1. Для выявления поражений твердых тканей зуба (дефекты, травмы, воспалительные процессы, наличие дополнительных каналов).
2. Для диагностики патологий челюстных костей (воспаления, травмы, новообразования).
3. Для оценки состояния периодонта, выявления поражений мягких тканей и подготовки к имплантации.
4. Для мониторинга ситуации на каждом этапе лечения.

Современные стоматологи все чаще обращаются к ортопантомографам, рентген-аппаратам нового поколения, которые значительно упрощают диагностику и лечение. Врачи отмечают, что благодаря высокому качеству изображений, получаемых с помощью этих устройств, можно более точно оценить состояние зубочелюстной системы пациента. Ортопантомографы позволяют выявлять скрытые патологии, такие как кисты, опухоли и заболевания пародонта, на ранних стадиях, что существенно повышает эффективность лечения.

Кроме того, специалисты подчеркивают удобство использования аппаратов: быстрая процедура съемки и минимальная доза облучения делают их безопасными для пациентов. Врачи также отмечают, что возможность трехмерной визуализации помогает в планировании сложных операций, таких как имплантация зубов. Таким образом, ортопантомографы становятся незаменимым инструментом в арсенале современного стоматолога, способствуя более качественному и безопасному лечению.

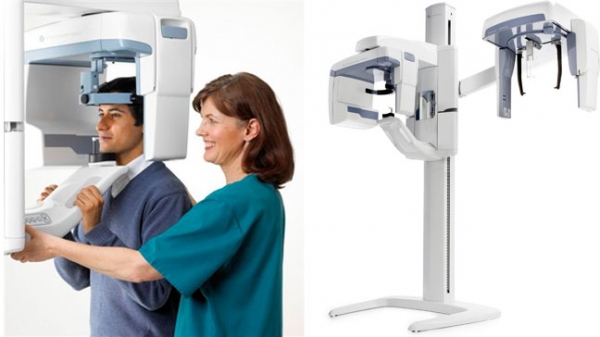

Принцип работы

Работа данного устройства основана на принципах, схожих с теми, что используются в стандартных рентгеновских аппаратах и томографах. Специальный рентгеновский излучатель, а также датчик или кассета с пленкой перемещаются вокруг головы пациента. После этого информация обрабатывается, и получается снимок. На полученном изображении изогнутый объект представляется в плоском виде. Пантомограф, в свою очередь, формирует трехмерную модель челюсти или челюстных суставов.

В зависимости от конкретной модели могут быть доступны дополнительные функции. Например, можно получить изображение одной из челюстей (верхней или нижней), выполнить съемку для детей или увеличить изображение.

Панорамная съемка зубов на видео:

Ортопантомограф

Отличие цифровых и пленочных моделей

Как уже упоминалось, пантомографы делятся на два типа: пленочные и цифровые.

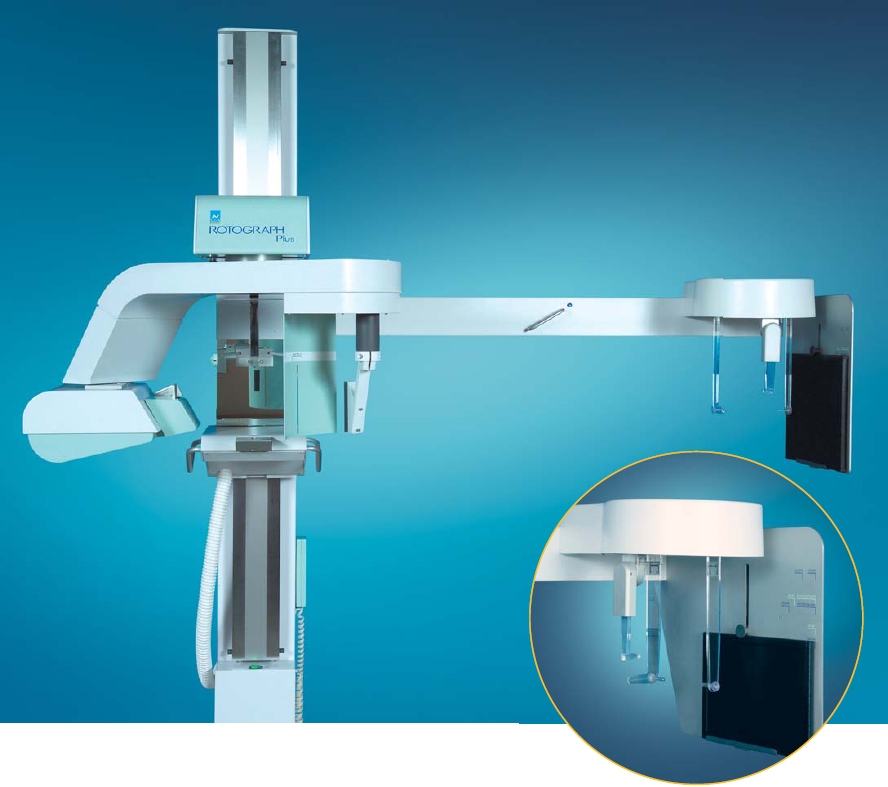

Пленочный

Пленочный рентгеновский аппарат — это устройство для рентгенодиагностики, которое использует пленку для получения изображений. К его достоинствам можно отнести доступную стоимость и наличие у специалистов необходимых навыков работы с рентгеновскими устройствами. Однако для проявки снимков требуется фотолаборатория.

Создание такой лаборатории связано с дополнительными затратами — необходимо приобрести проявочную машину, пленку и химические реактивы для проявления. Кроме того, существует еще один недостаток: согласно действующим нормативам, организация фотолабораторий в жилых помещениях, таких как многоквартирные дома, запрещена. Это создает определенные трудности для частных медицинских кабинетов.

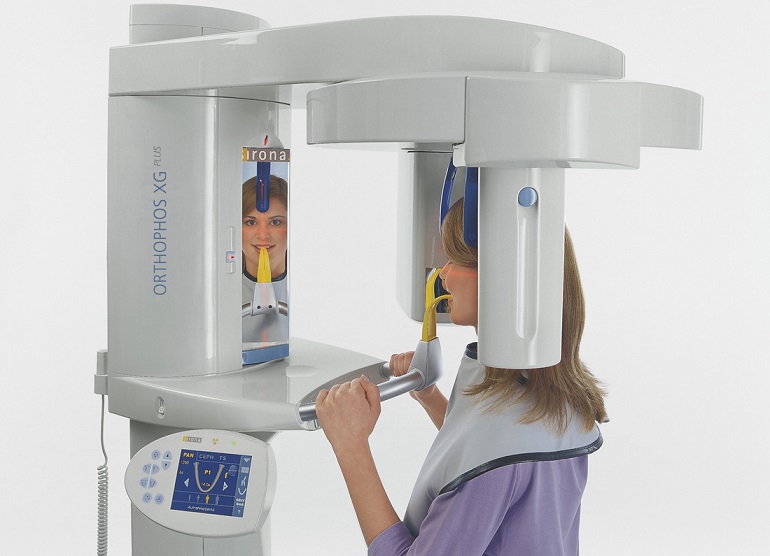

Цифровой

Цифровой аппарат – это устройство, которое для формирования изображения использует специализированный датчик. Многие эксперты считают, что приобретение цифрового аппарата является более выгодным решением, так как он со временем оправдает свои затраты. Для обработки и получения результатов не требуется дополнительное оборудование, так как данные отображаются на экране компьютера.

Одним из главных преимуществ данного типа аппаратов является отсутствие дорогостоящих расходных материалов. Уровень излучения снижается примерно в 2-3 раза по сравнению с пленочными аналогами. Кроме того, скорость получения изображения значительно увеличивается: врач получает результаты сразу после проведения исследования, что позволяет пропустить этап обработки фотопленки. Все данные сохраняются на компьютере.

Важно отметить, что цефалостат – это специальное устройство, которое позволяет делать снимки в горизонтальном положении. Он предназначен для получения телерентгенограмм. Некоторые модели аппаратов оснащены цефалостатом, а другие – нет.

На что обратить внимание при выборе прибора?

При выборе ортопантомографа важно учесть несколько ключевых аспектов:

• перед покупкой стоит тщательно оценить качество изображений и провести их сравнение;
• количество доступных программ – не стоит выбирать модели с множеством функций, которые не будут востребованы в вашем стоматологическом кабинете;
• время, необходимое для получения снимка и его экспозиция;
• стоимость – выбирайте устройство, которое соответствует вашим требованиям, избегая лишних затрат;
• гарантийный срок обслуживания;
• размеры и внешний вид аппарата должны гармонировать с помещением, где будет проводиться исследование;
• возможность доукомплектации для некоторых моделей;
• наличие пульта управления (если это необходимо) – обычно такая опция является платной.

Обратите внимание! Особое внимание следует уделить установке рентгеновского оборудования. Многие производители не включают эту услугу в цену ортопантомографа. Чаще всего стоимость монтажа зависит от цены самого устройства и варьируется от 800 до 1600 долларов. Это важно обсудить при покупке. Некоторые компании могут аннулировать гарантию на оборудование, если оно было установлено неправильно или специалистами не из их штата.

Как правило, наиболее дорогими являются модели японского производства, на втором месте по стоимости находятся германские и итальянские устройства. Этот момент также следует учитывать при выборе.

Модели на российском рынке – обзор и цены

Популярные устройства на российском рынке:

1. Orthophos 3 – пленочный аппарат немецкого производства. Оснащен 3 программами, время на получение снимка составляет 14 секунд. Производитель – Sirona. Цена – примерно 15 тысяч евро.
2. X-Caliber EX 1000 – пленочный прибор японского производства. Имеет 6 программ, время экспозиции – 12 секунд. Производитель – Takara. Стоимость – 21 тысяча долларов.
3. Strato 2000 – пленочный аппарат итальянского производства. Обладает 22 программами, время на снимок – 15 секунд. Производитель — VillaSistemi Medicali. Приблизительная цена – 17 тысяч евро.
4. Orthophos XG3DS – цифровой рентгеновский аппарат, производимый в Германии. Имеет 5 программ, время ожидания – 15 секунд. Производитель – Sirona. Стоимость – 35 тысяч евро.
5. CDRPanX – цифровой пантомограф с 8 программами, произведенный в США. Время экспозиции – 19 секунд. Производитель – SchickTechnologies. Средняя цена – 33,5 тысячи долларов.
6. Kodak 8000 (Trophy Pan) – цифровой ортопантомограф французского производства. Устройство имеет 15 программ, время экспозиции – 18 секунд. Производитель — Kodak Dental Systems (Trophy). Стоимость – около 30 тысяч евро.
7. Planmeca Pro One – цифровой прибор, изготовленный в Финляндии. Оснащен 5 программами, время экспозиции составляет 5 секунд. Производитель – Planmeca. Средняя цена – 13 тысяч долларов.

Существуют также модели с цефалостатами, но их стоимость значительно выше:

1. Orthophos 3 Ceph – пленочный ортопантомограф с цефалостатом. Имеет 7 программ. Производитель – Sirona. Приблизительная цена – 25 тысяч евро.
2. Orthoralix 9200 Ceph – еще один пленочный прибор с цефалостатом, оснащенный 4 программами. Производится итальянской компанией Gendex. Средняя стоимость – 26 тысяч евро.
3. PaX-150 C – пленочный прибор с цефалостатом, производимый в Южной Корее. Количество программ – 6. Производитель – Vatech. Приблизительная стоимость – 20 тысяч долларов.
4. Veraview Epocs 5CP – японский пленочный ортопантомограф с цефалостатом, имеющий 4 программы. Производитель – J.Morita Corporation. Средняя стоимость – 28 тысяч евро.
5. Orthophos XG 5 DS Ceph – цифровая модель с 8 программами. Производитель – немецкая компания Sirona. Цена – около 50 тысяч евро.
6. Kodak 8000 C – цифровой пантомограф с цефалостатом, производимый во Франции. Имеет 21 программу. Производитель — Kodak Dental Systems. Средняя стоимость – 55 тысяч евро.
7. PaX-400 C1 – цифровой аппарат с цефалостатом корейского производства. Более доступная версия по сравнению с предыдущими моделями, имеет 7 программ. Производитель – Vatech. Средняя стоимость – около 42 тысяч долларов.

На российском рынке чаще всего представлены три производителя: Vatech, Planmeca и Sirona. Эти компании находятся примерно на одном уровне по функциональности. Определить, что лучше – Vatech, Planmeca или Sirona – невозможно без детального анализа каждой модели.

Стоматологическое оборудование компании Vatech, видео-обзор:

Ортопантомограф Planmeca, обзор на видео:

Ортопантомограф Sirona, видео-обзор:

Стоматологическое рентген оборудование VATECH от FORDENT

ORTHOPHOS XG 3 — панорамный рентгеновский аппарат для практической диагностики | Sirona (Германия)

https://youtube.com/watch?v=WVTM-Py8V1A

Преимущества использования ортопантомографа в стоматологии

Ортопантомограф (ОПТГ) представляет собой современный рентген-аппарат, который значительно улучшает диагностику и планирование лечения в стоматологии. Его использование приносит множество преимуществ как для стоматологов, так и для пациентов.

Во-первых, ортопантомограф обеспечивает получение панорамных снимков, которые охватывают всю челюстно-лицевую область. Это позволяет врачу получить полное представление о состоянии зубов, челюстей и окружающих тканей. В отличие от традиционных рентгеновских снимков, которые фокусируются на отдельных участках, ОПТГ позволяет увидеть всю зубочелюстную систему в одном изображении, что значительно упрощает диагностику.

Во-вторых, качество изображений, получаемых с помощью ортопантомографа, значительно выше по сравнению с обычными рентгеновскими аппаратами. Современные технологии, используемые в ОПТГ, обеспечивают высокую четкость и контрастность снимков, что позволяет стоматологам более точно выявлять патологии, такие как кариес, заболевания десен, аномалии прикуса и другие проблемы.

Кроме того, ортопантомограф обладает низким уровнем радиационного облучения, что делает его безопасным для пациентов. Современные модели оснащены функциями, которые минимизируют дозу радиации, что особенно важно при проведении исследований у детей и беременных женщин.

Еще одним значительным преимуществом является скорость получения снимков. Процедура занимает всего несколько минут, что позволяет сократить время ожидания для пациентов и повысить общую эффективность работы стоматологической клиники. Быстрое получение результатов также позволяет стоматологам оперативно принимать решения о дальнейшем лечении.

Ортопантомограф также облегчает процесс планирования лечения. С помощью панорамных снимков стоматологи могут более точно оценить состояние зубов и челюстей, что позволяет разрабатывать индивидуальные планы лечения, включая ортодонтические и хирургические вмешательства. Это особенно важно для сложных случаев, когда требуется комплексный подход.

Наконец, использование ортопантомографа способствует улучшению коммуникации между стоматологами и пациентами. Наглядные изображения позволяют врачам более доступно объяснять пациентам их состояние и предлагаемые методы лечения, что повышает уровень доверия и удовлетворенности пациентов.

Таким образом, ортопантомограф является незаменимым инструментом в современном стоматологическом практике, который значительно улучшает качество диагностики и лечения, обеспечивая безопасность и комфорт для пациентов.

Сравнение с другими методами диагностики

Ортопантомограф (ОПТГ) представляет собой современный рентген-аппарат, который значительно улучшает диагностику в стоматологии по сравнению с традиционными методами. В отличие от обычных рентгеновских снимков, которые позволяют получить изображение лишь одной области, ортопантомография обеспечивает панорамное изображение всей челюсти, включая зубы, челюстные суставы и окружающие ткани. Это делает ОПТГ незаменимым инструментом для стоматологов, позволяя им более точно оценивать состояние пациента.

Одним из основных преимуществ ортопантомографа является его способность выявлять заболевания на ранних стадиях. Например, кариес, который может быть не заметен на обычных рентгеновских снимках, может быть легко обнаружен на панорамном изображении. Кроме того, ОПТГ позволяет выявлять аномалии в развитии зубов и челюстей, такие как ретинированные зубы, кисты и опухоли, что значительно облегчает планирование лечения.

Сравнивая ОПТГ с другими методами диагностики, такими как компьютерная томография (КТ) и традиционная рентгенография, можно выделить несколько ключевых аспектов. Во-первых, ОПТГ обеспечивает более низкую дозу радиации для пациента по сравнению с КТ, что делает его более безопасным вариантом для регулярного использования в стоматологической практике. Во-вторых, процесс получения снимка на ортопантомографе занимает значительно меньше времени, что также является важным фактором для пациентов, особенно для детей и людей с ограниченной подвижностью.

Однако, несмотря на все преимущества, ОПТГ не является универсальным решением. В некоторых случаях, таких как сложные случаи, требующие детального изучения структуры костей и мягких тканей, компьютерная томография может предоставить более полную информацию. Тем не менее, для большинства рутинных стоматологических обследований ортопантомограф остается оптимальным выбором, обеспечивая баланс между качеством изображения, безопасностью и удобством.

Таким образом, ортопантомограф представляет собой важный шаг вперед в области стоматологической диагностики, предлагая стоматологам мощный инструмент для более точного и эффективного лечения. Сравнение с другими методами показывает, что ОПТГ сочетает в себе высокую информативность, безопасность и удобство, что делает его незаменимым в современной стоматологии.

Будущее технологий ортопантомографии

Ортопантомография (ОПТГ) представляет собой один из самых значимых шагов в развитии стоматологической диагностики. С появлением рентген-аппаратов нового поколения, таких как цифровые ортопантомографы, стоматологи получили возможность более точно и эффективно диагностировать заболевания полости рта, а также планировать лечение. Эти устройства обеспечивают высокое качество изображений, что позволяет врачам видеть мельчайшие детали анатомии челюстей и зубов.

Современные ортопантомографы используют цифровую технологию, что значительно улучшает качество получаемых изображений по сравнению с традиционными рентгеновскими аппаратами. Цифровые снимки формируются мгновенно, что сокращает время ожидания для пациента и врача. Кроме того, цифровые изображения можно легко сохранять, передавать и обрабатывать, что упрощает обмен данными между специалистами и позволяет вести более точный мониторинг состояния пациента.

Одним из ключевых преимуществ новых технологий является возможность получения трехмерных изображений. Это позволяет стоматологам не только видеть общую картину, но и анализировать пространственные отношения между зубами, челюстями и окружающими тканями. Трехмерная ортопантомография значительно повышает точность диагностики, что особенно важно при планировании сложных стоматологических процедур, таких как имплантация зубов или ортодонтическое лечение.

Кроме того, современные ортопантомографы оснащены функциями автоматической настройки параметров съемки, что минимизирует риск ошибок и обеспечивает оптимальное качество изображений при различных условиях. Это особенно актуально для пациентов с различными анатомическими особенностями, которые могут требовать индивидуального подхода к диагностике.

Не менее важным аспектом является снижение радиационной нагрузки на пациента. Новые рентген-аппараты используют более низкие дозы излучения, что делает процедуры более безопасными. Это особенно важно для детей и беременных женщин, для которых минимизация радиационного воздействия является приоритетом.

В заключение, будущее технологий ортопантомографии обещает быть ярким и многообещающим. С каждым годом появляются новые разработки и усовершенствования, которые делают диагностику более точной и безопасной. Ортопантомографы нового поколения становятся незаменимыми помощниками стоматологов, позволяя им предоставлять пациентам более качественное и эффективное лечение.
