Аксиография, или кондилография, — метод исследования, позволяющий анализировать движения нижней челюсти и выявлять нарушения в височно-нижнечелюстном суставе. С ростом популярности стоматологических услуг и увеличением числа пациентов с проблемами в этой области, аксиография становится важным инструментом для стоматологов и челюстно-лицевых хирургов. В статье рассмотрим показания к аксиографии, основные принципы метода, используемое оборудование и процесс расшифровки результатов, что поможет специалистам точнее диагностировать и эффективно лечить заболевания, связанные с функцией нижней челюсти.

Разберемся в терминах

Часто кондилографию и аксиографию путают, считая их синонимами одной и той же технологии. Однако между ними существует важное различие. Кондилография представляет собой диагностический метод, позволяющий исследовать функционирование суставной головки и компонентов сустава во время движений челюстей, таких как жевание, речь и открытие/закрытие рта.

С помощью этого метода специалист может оценить степень износа суставов и их составляющих.

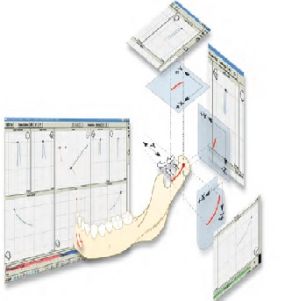

Аксиография, в свою очередь, представляет собой процесс записи траектории, по которой перемещается шарнирная ось височно-нижнечелюстного сустава во время движений нижней челюсти.

Основное отличие между этими двумя методами заключается в способе фиксации полученных данных. В случае кондилографии используется компьютерная диагностика, тогда как аксиография предполагает механическую запись.

Хотя механическая фиксация является более простой и экономически выгодной, она не достигает такой же точности, как электронная. Кроме того, возможности применения зафиксированных данных в аксиографии имеют свои ограничения. Тем не менее, информацию о окклюзии можно получить с помощью обеих методик.

Аксиография, как метод исследования и записи движений нижней челюсти, вызывает интерес у специалистов в области стоматологии и челюстно-лицевой хирургии. Врачи отмечают, что этот метод позволяет получить точные данные о функциональных характеристиках жевательной системы, что особенно важно для диагностики и планирования лечения. С помощью аксиографии можно визуализировать движения челюсти в различных плоскостях, что способствует более глубокому пониманию патологии и индивидуальных особенностей пациента.

Медики подчеркивают, что использование аксиографии в сочетании с другими методами исследования, такими как рентгенография и компьютерная томография, значительно повышает точность диагностики. Это, в свою очередь, позволяет разработать более эффективные и персонализированные подходы к лечению. Врачи также отмечают, что аксиография может быть полезна в процессе реабилитации пациентов после хирургических вмешательств, помогая отслеживать динамику восстановления функций жевательной системы.

Аксиография – цифровая методика записи и регистрации траектории движения нижней челюсти.

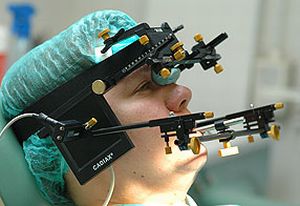

Строение прибора

Аксиограф – это устройство, предназначенное для анализа движений височно-нижнечелюстного сустава (ВНЧС). Электронный вариант этого прибора называется кондилографом.

В настоящее время более распространено название электронный аксиограф, который включает в себя следующие элементы:

• верхняя дуга с установленным носовым упором;
• резиновая тяга;
• платформы для регистрации движений ВНЧС;
• нижняя регистрационная дуга с кронштейнами;
• нижнечелюстная ложка;
• специальный писчик, который в зависимости от типа устройства фиксирует движения челюстей на артикуляционной бумаге или передает данные на подключенный компьютер;
• в некоторых случаях – видеокамера.

Конкретные элементы могут варьироваться в зависимости от модели прибора. Метод записи полученной информации зависит от того, использует ли ортопед механический или электронный аксиограф.

Когда необходимо проводить процедуру

Прибор может быть применен в различных ситуациях. Например, аксиографию используют в следующих случаях:

• для оценки функций височно-нижнечелюстного сустава перед началом лечения;
• для выявления внутренних нарушений в этом суставе;
• для проведения дополнительной диагностики, если предыдущие методы лечения оказались неэффективными или не принесли желаемых результатов;
• в случаях, когда требуется использование окклюзионных шин или накусочных пластинок;
• для подготовки к хирургическому вмешательству, направленному на решение проблем с челюстями, особенно если после операции планируется ортопедическая терапия.

Эта технология применяется для:

• установления точного диагноза;
• динамического мониторинга в процессе лечения и после его завершения;
• выявления причин неэффективности предыдущих методов лечения нарушений функций мышц и суставов;
• определения центрального соотношения челюстей.

Для оценки соотношения между челюстями пациента и его зубами необходимо учитывать данные о скелетном строении черепа. Для получения этой информации специалист может воспользоваться телерентгенограммой – снимком боковой части черепа пациента.

После выполнения цефалометрического анализа ортопед сможет более точно оценить ситуацию в ротовой полости, что позволит повысить эффективность лечения.

АКСИОГРАФИЯ — новейшая технология регистрации движений нижней челюсти и ВНЧС при их дисфункции.

Суть и важность технологии

Хотя данная технология должна быть обязательной перед проведением протезирования, специалисты используют ее довольно редко. Основной причиной этого является недостаточная техническая оснащенность современных стоматологических клиник.

Однако только после такого исследования можно выявить индивидуальные особенности движения нижней челюсти. Для создания подходящего протеза необходимы точные данные о смещениях височно-нижнечелюстного сустава (ВНЧС) при движениях челюсти в различных направлениях.

Суть метода заключается в переносе всех данных, зафиксированных в ходе исследования, на специальный прибор — артикулятор. Он воспроизводит движения, которые пациент выполняет во время диагностики. Это крайне важно для правильного моделирования протезов, которые будут установлены.

Информация, полученная в процессе процедуры, позволяет разработать оптимальные конструкции, благодаря которым не будет наблюдаться нарушений окклюзии. Без этих данных создание комфортных и надежных протезов становится затруднительным.

Протез, изготовленный без учета результатов аксиографии, потребует дальнейшей доработки. Это может негативно сказаться на зубах пациента, постепенно их стирая.

Кроме того, неправильно изготовленный протез увеличивает нагрузку на височно-нижнечелюстной сустав, что может вызывать головные боли и дискомфорт. В некоторых случаях это приводит к развитию артроза и артрита ВНЧС.

Используемые приборы

Развитие технологий способствовало созданию множества различных моделей устройств. Существует два основных типа: механические и электрические. На рынке можно встретить следующие механические аппараты:

• Cadiax;
• Quick;
• Sam-3;
• Arcus Pro.

Электронная аксиография осуществляется с помощью таких устройств, как:

• Free-corder BlueFox;
• Cadiax Compact;
• Arcus Digma.

Эффективные результаты можно достичь как с механическими, так и с электрическими аксиографами. Тем не менее, в случае с электрическими моделями результаты будут более наглядными.

Процедура записи

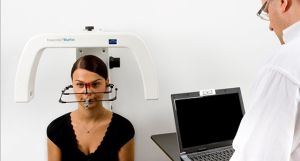

Подготовка к записи и сам процесс будут рассмотрены на примере французского устройства Quick. Процедура включает несколько ключевых этапов:

1. В первую очередь устанавливается ложка с слепочной массой на нижнюю челюсть.

2. Затем верхняя дуга располагается по франкфуртской горизонтали. Она фиксируется с помощью резинового стабилизатора и носового упора. В дополнение к этому в наружные слуховые проходы помещаются ушные пеллоты. Диски, имеющие миллиметровую разметку,

   крепятся на платформе для записи.

3. Далее устанавливаются кронштейны (на стержень ложки) и писчик, который монтируется на пересечении линий бумажного диска.
   После выполнения этих действий начинается запись показаний. Для получения результатов врач будет давать пациенту указания относительно движений нижней челюсти. Для достижения точных данных больному необходимо будет двигать челюсть в разные стороны, открывать и закрывать рот, а также жевать.
4. Процедура проходит безболезненно, однако рекомендуется проводить ее на голодный желудок. Слепочная масса во рту может вызвать дискомфорт и спровоцировать рвотный рефлекс. После завершения записи специалист займется анализом полученных данных.

Аксиография / кондилография

Расшифровка результатов

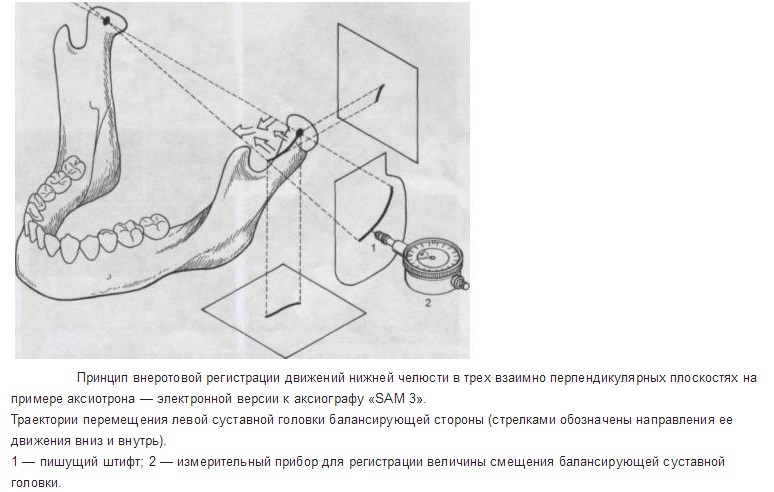

Определение нарушений в суставах возможно через анализ записанных траекторий движений суставных головок. Нормальным считается наклон протрузионных движений под углом шестидесяти градусов (относительно франкфуртской горизонтали) в первые три миллиметра пути, после чего угол должен уменьшаться до сорока градусов. Аналогичные параметры должны иметь и медиотрузионные траектории.

В течение первых пяти миллиметров обе траектории совпадают, однако затем наблюдается небольшое расхождение. Значительное расхождение указанных траекторий является признаком нарушений в функционировании сустава.

Для выявления движений Беннетта следует проанализировать траектории движения суставных головок в горизонтальной плоскости. В норме угол наклона линии, представляющей эту траекторию, составляет от семи до десяти градусов, а сама линия должна быть прямой. Искривление линии указывает на наличие нарушений.

Таким образом, аксиография играет ключевую роль в области челюстного протезирования. С помощью этой технологии специалисты могут получить важную информацию, необходимую для эффективной челюстной терапии и протезирования. Процедура выполняется в сочетании с телерентгенографией и не вызывает дискомфорта.

На основе расшифрованных данных специалист сможет точно отрегулировать оборудование для создания протезов, что позволит избежать необходимости их дальнейшей корректировки. Аксиография также может использоваться для мониторинга в процессе ортодонтического лечения и перед проведением хирургических операций.

Преимущества аксиографии по сравнению с другими методами

Аксиография представляет собой уникальный метод исследования и записи движений нижней челюсти, который имеет ряд значительных преимуществ по сравнению с традиционными методами. Одним из основных достоинств аксиографии является высокая точность и воспроизводимость получаемых данных. Использование специализированных приборов, таких как аксиографы, позволяет фиксировать движения челюсти с минимальными погрешностями, что особенно важно для диагностики и планирования лечения в стоматологии и ортодонтии.

Кроме того, аксиография предоставляет возможность получения трехмерных данных о движениях нижней челюсти, что невозможно при использовании более простых методов, таких как визуальное наблюдение или простые механические измерения. Это трехмерное представление позволяет специалистам более точно анализировать функциональные характеристики челюстно-лицевой системы, что в свою очередь способствует более эффективному лечению.

Еще одним важным преимуществом аксиографии является возможность динамического наблюдения за движениями нижней челюсти в процессе выполнения различных функций, таких как жевание, речь и глотание. Это позволяет выявить функциональные нарушения и аномалии, которые могут быть не заметны при статическом исследовании. Динамическое исследование также помогает в оценке эффективности проведенного лечения, позволяя сравнивать данные до и после вмешательства.

Аксиография также отличается высокой степенью стандартизации, что делает результаты исследований сопоставимыми между различными клиниками и специалистами. Это особенно важно для научных исследований и клинических испытаний, где необходима единая методология и возможность сравнения данных. Стандартизированные протоколы аксиографии позволяют обеспечить надежность и валидность получаемых результатов.

Наконец, аксиография является неинвазивным методом, что делает его безопасным для пациентов. В отличие от некоторых других методов, таких как рентгенография, аксиография не требует применения ионизирующего излучения, что снижает риски для здоровья пациента. Это делает аксиографию предпочтительным выбором для длительного мониторинга и диагностики, особенно у детей и беременных женщин.

Таким образом, аксиография представляет собой мощный инструмент для исследования и записи движений нижней челюсти, обладая множеством преимуществ, которые делают ее незаменимой в современной стоматологии и ортодонтии.

Клинические случаи и примеры применения

Аксиография, как метод исследования и записи движений нижней челюсти, находит широкое применение в стоматологии и ортодонтии. Этот метод позволяет не только оценить функциональное состояние жевательной системы, но и выявить аномалии, которые могут влиять на здоровье пациента. Рассмотрим несколько клинических случаев, иллюстрирующих применение аксиографии в практике.

Клинический случай 1:Оценка функциональных нарушений у пациента с дисфункцией ВНЧС

Пациентка, 35 лет, обратилась с жалобами на боли в области височно-нижнечелюстного сустава (ВНЧС) и ограничение подвижности нижней челюсти. При первичном осмотре были выявлены признаки дисфункции: асимметрия движений, щелчки при открывании рта. Для более детального анализа были проведены аксиографические исследования, которые позволили визуализировать траектории движений нижней челюсти. Результаты показали, что пациентка имеет ограниченные боковые движения и смещение центра вращения, что указывает на наличие патологии. На основании полученных данных был разработан индивидуальный план лечения, включающий физиотерапию и ортодонтические аппараты.

Клинический случай 2:Использование аксиографии для планирования ортодонтического лечения

Подросток, 14 лет, пришел на консультацию с целью исправления прикуса. При осмотре было установлено наличие глубокого прикуса и скученности зубов. Для более точного планирования ортодонтического лечения была проведена аксиография, которая позволила оценить динамику движений нижней челюсти в различных функциональных позициях. Результаты исследования показали, что при открывании рта нижняя челюсть смещается вперед, что может привести к дополнительным проблемам в будущем. На основе аксиографических данных был выбран подходящий тип брекет-системы и определены сроки лечения.

Клинический случай 3:Аксиография в реабилитации после хирургического вмешательства

Пациент, 50 лет, перенес операцию по удалению опухоли в области нижней челюсти. После операции у него возникли проблемы с функцией жевания и артикуляцией. Для оценки состояния нижней челюсти и планирования реабилитационных мероприятий была проведена аксиография. Исследование показало, что движения нижней челюсти ограничены и асимметричны. На основании полученных данных был разработан комплекс реабилитационных мероприятий, включающий занятия с логопедом и использование специальных ортопедических аппаратов для восстановления функции жевания.

Таким образом, аксиография является важным инструментом в клинической практике, позволяющим не только диагностировать, но и планировать лечение различных заболеваний и состояний, связанных с функцией нижней челюсти. Примеры выше демонстрируют, как этот метод помогает врачам принимать обоснованные решения и обеспечивать пациентам качественное лечение.

Будущее аксиографии: новые технологии и исследования

Аксиография, как метод исследования и записи движений нижней челюсти, продолжает развиваться благодаря внедрению новых технологий и подходов. В последние годы наблюдается значительный прогресс в области цифровых технологий, которые открывают новые горизонты для аксиографических исследований. Одним из наиболее перспективных направлений является использование 3D-сканирования и компьютерной томографии, что позволяет получать более точные и детализированные данные о движениях челюсти.

Современные аксиографы оснащены высокотехнологичными датчиками, которые фиксируют движения нижней челюсти с высокой степенью точности. Эти устройства могут интегрироваться с программным обеспечением для анализа данных, что позволяет стоматологам и ортодонтам более эффективно планировать лечение и оценивать результаты. Например, использование программ для моделирования движений челюсти на основе полученных данных может значительно улучшить процесс диагностики и лечения.

Кроме того, исследования в области нейробиологии и кинезиологии открывают новые аспекты понимания движений нижней челюсти. Ученые изучают, как различные факторы, такие как стресс, эмоциональное состояние и даже привычки, влияют на функциональность жевательной системы. Эти знания могут быть интегрированы в аксиографические исследования, что позволит более точно оценивать индивидуальные особенности пациентов и разрабатывать персонализированные подходы к лечению.

Важным аспектом будущего аксиографии является также развитие телемедицины. С помощью удаленных технологий стоматологи смогут проводить аксиографические исследования на расстоянии, что особенно актуально в условиях пандемии и для пациентов, проживающих в удаленных районах. Это позволит расширить доступ к качественной стоматологической помощи и улучшить результаты лечения.

Наконец, стоит отметить, что будущее аксиографии также связано с междисциплинарным подходом. Сотрудничество стоматологов, ортодонтов, физиотерапевтов и других специалистов может привести к созданию комплексных программ, направленных на улучшение функциональности жевательной системы и общего состояния здоровья пациентов. Таким образом, аксиография будет продолжать эволюционировать, адаптируясь к новым вызовам и возможностям, что в конечном итоге приведет к улучшению качества жизни пациентов.
